Spravné rozmery závitov typu G a R
Trubkový závit je medzinárodne normalizovaný závit pre skrutkové spájanie rúrok pomocou šróbenia alebo fitingov. Popis v Európe normovaných rúrkových závitov R je uvedený v norme ISO 7-1 a závitov G v ISO 228-1, pričom profil závitu je rovnaký ako pre Whitworthov závit, ale je jemnejší. V USA sú normalizované závity NPT a NPTF. Označenie pôvodne znamenalo vnútorný (svetlý) priemer rúrky v palcoch, v súčasnosti sa jedná len o technické označenie. Závitové spoje je nutné utesniť pomocou špeciálnych lepidiel, pásikov či povrázkov (kúdiel, hliníkové vlákna ap.), aby sa predišlo úniku kvapalín alebo plynov. Pri výbere tesniaceho materiálu treba brať ohľad aj na tlak plynu či kvapaliny, ktorému bude musieť odolávať.
Druhy závitov sa označujú:

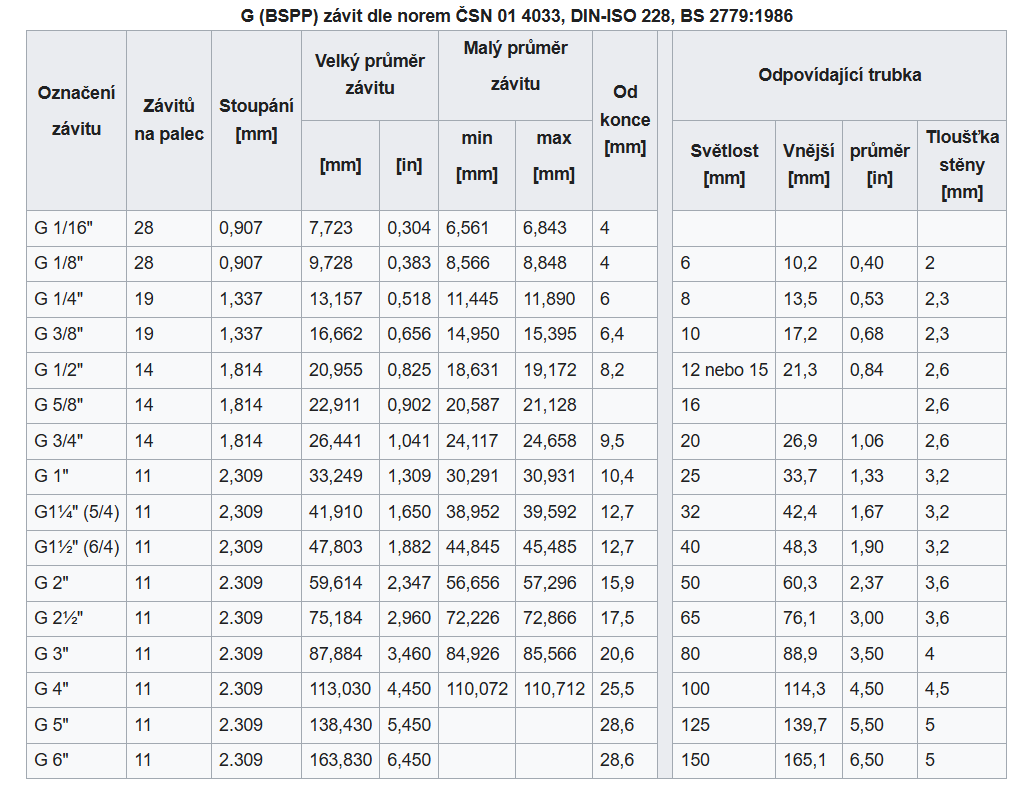

- G = BSPP (British Standard Pipe Parallel) – rúrkový závit so stálym vnútorným a vonkajším priemerom podľa STN EN ISO 228-1 (DIN259). Vrcholový uhol závitu je 55 °.

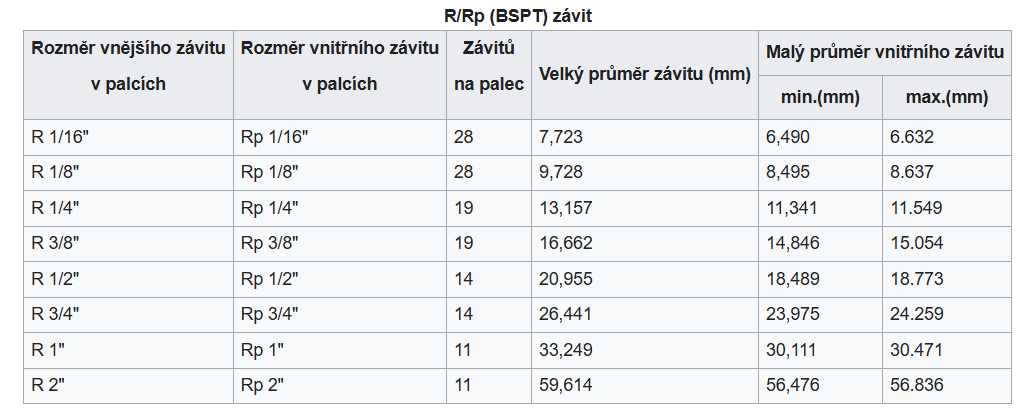

- R/Rp/Rc = BSPT (British Standard Tapered Pipe) – rúrkový závit kužeľový podľa STN EN ISO 7-1 (DIN 2999 nahradené EN10226). Priemer vonkajšieho závitu R sa mení so vzdialenosťou od konca v pomere 1:16, normalizované miery platia v stanovenej vzdialenosti od konca rúrky. Vrcholový uhol závitu je 55 °. Užíva sa kombinácia stáleho priemeru u vnútorného závitu Rp (vo fitingu) a kužeľovitého závitu vonkajšieho R (na trubke). Vďaka tomu dochádza k samoutesneniu a stačí teda tenká vrstva teflónovej tesniacej pásky. Menej často sa tiež používa kombinácia kužeľového vnútorného závitu Rc (vo fitingu) a kužeľovitého závitu vonkajšieho R (na trubke).

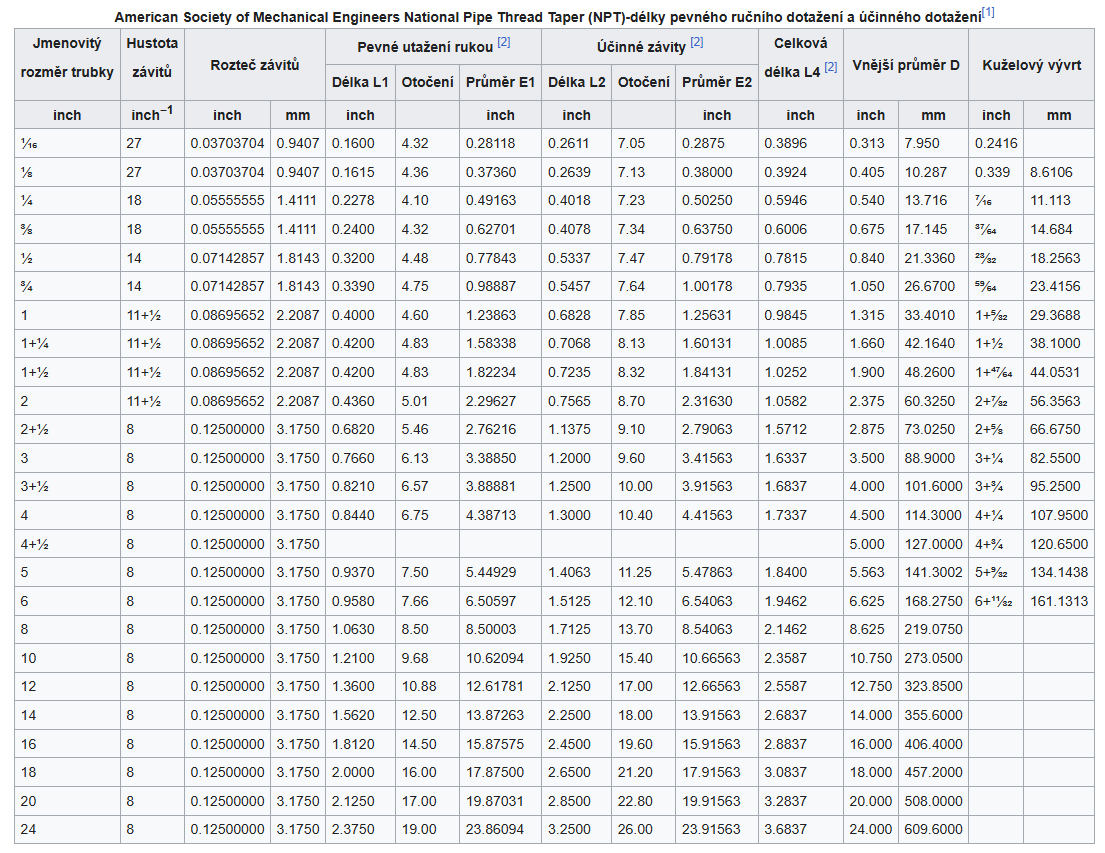

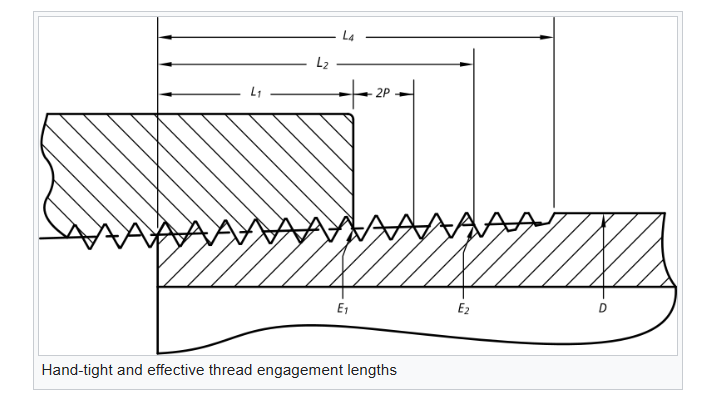

- NPT (National Pipe Taper) - americký rúrkový kužeľový závit podľa ASME B 1.20.1. Vonkajší závit kónický 1:16 .Vrcholový uhol závitu 60°
- NPTF (National Pipe Taper Fuel) - americký rúrkový kužeľový závit pre suchý spoj bez akéhokoľvek tesniaceho prostriedku podľa ASME B1.20.3. Vonkajší závit kónický 1:16. Vrcholový uhol závitu 60°. Závity NPTF majú rovnaký základný tvar ako NPT, ale s toleranciami veľkého a malého priemeru závitu upravenými tak, aby lícovali s presahom, čím sa eliminuje cesta úniku cez špirálu závitu.
Štandardizácia:
- ČSN ISO 7 – Rúrkové závity pre spoje tesniace na závitoch
Časť 1: Rozmery, tolerancie a označovanie - ČSN EN ISO 228 – Rúrkové závity pre spoje netesniace na závitoch
Časť 1: Rozmery, tolerancie a označovanie
Časť 2: Kontrola medznými závitovými kalibrami - ČSN EN 10226 – Rúrkové závity pre spoje tesniace na závitoch
Časť 1: Vonkajšie kužeľové závity a vnútorné valcové závity – Rozmery, tolerancie a označovanie
Časť 2: Vonkajšie kužeľové závity a vnútorné kužeľové závity – Rozmery, tolerancie a označovanie
Časť 3: Kontrola medznými závitovými kalibrami
